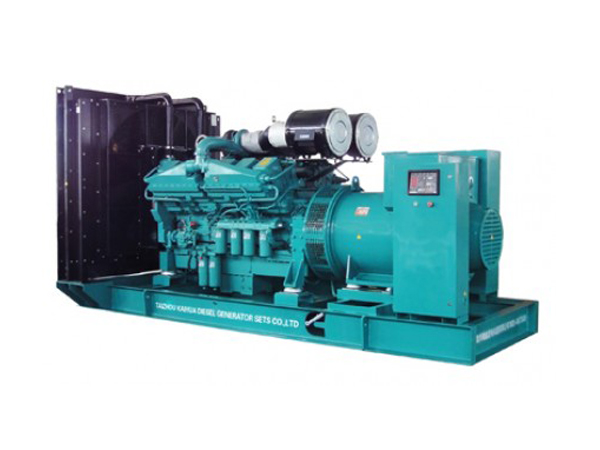

隨著柴油機的發展，基本已經從原有的笨重、耗油高、噪音大的發電機發展成節能、環保、輕便的發電機，發揮出發電機組的潛在優勢，柴油發電機是柴油發電機組的動力部分，一般由曲軸連桿機構與機體組件、配氣機構與進排氣系統、柴油供給系統、潤滑系統、冷卻系統和電氣系統等組成。柴油發電機總體框架結構一般包括以上的幾大系統，但是由于氣缸數和系統等的不同，各種機型在結構上也會有所差異。
　　
　　

　　一、曲軸連桿機構?

　　
　　
　　1、曲軸連桿機構受柴油機的主要部件，它可分為固定機件和運動機件。?
　　
　　
　　2、固定機件包括氣缸、氣缸蓋、機體等，其功用是支撐、固定、安裝柴油機的全部機件，并讓燃油和空氣的混合氣在氣缸內燃燒。
　　
　　
　　3、運動機件包括活塞組件、連桿、曲軸、飛輪等，其功用是承受燃燒氣體的壓力，并將活塞在氣缸內的直線運動變成曲軸的旋轉運動，使柴油機輸出動力。
　　

　

　　二、配氣機構與進、排氣系統?

　　
　　
　　配氣系統與進、排氣系統由正時齒輪、凸輪軸、進排氣門、挺桿、搖臂、進排氣歧管等機件組成，其功用是按柴油機的工作要求，定時開閉進排氣門，讓新鮮空氣按時充入氣缸和定時排除廢氣，以保證柴油機的正常運轉。
　　
　　

　　三、潤滑系統?

　　
　　
　　柴油機潤滑系統包括機油泵、機油濾清器、機油散熱器、機油表等機件。其功用是潤滑運動。
　　
　　

　　四、冷卻系統????

　　
　　
　　柴油機冷卻系統包括水冷式和風冷式兩種形式，其主要功用是散去未轉換成機械能的熱量，是柴油機保持正常的工作溫度。
　　
　　

　　五、電氣設備?

　　
　　

　?。?）電源設備??

　　
　　
　　1、柴油機電源設備主要包括蓄電池和交流或直流發電機。?
　　
　　
　　2、蓄電池的主要功用式在柴油機起動時給起動電機提供強大電流，并在柴油機停轉或發電機電壓較低時，向各用電設備供電。當發電機高壓高于蓄電池電壓時，蓄電池將發電機的一部分電能轉換為化學能儲存起來。?
　　
　　
　　3、發電機在正常工作時，對所有的用電設備供電（除起動電機外），并向蓄電池充電以補充蓄電池在使用中所消耗的電能。
　　
　　

　?。?）起動電動機???

　　
　　
　　起動電動機是柴油機電力起動的主要機件，采用串勵式勵磁方式，在柴油機起動時向其提供強大的起動轉矩，以利于柴油機迅速、可靠地起動。?
　　
　　

　　六、熱能

　　
　　
　　這就必須提供一定數量的燃料，送進燃燒室與空氣充分混合燃燒產生熱量，因此，必須有燃料系統。它包括柴油箱、濾油器、噴油泵和噴油嘴等零部件。
　　
　　

　　七、啟動裝置

　　
　　
　　為了使柴油機能迅速啟動，還需配置啟動裝置，對柴油機啟動進行控制。根據不同的啟動方法，啟動裝置配備的零部件，通常采用電動馬達或氣動馬達啟動，對于大功率的機組，則采用壓縮空氣啟動。
　　
　　
　　以上就是關于柴油發電機總體框架結構的全部內容，希望對大家會有所幫助，柴油機的總體結構一般包括以上的幾大系統，但是由于氣缸數和系統等的不同，各種機型在結構上也會有所差異，所以大家一定要根據自己的需求來進行選擇，滕鈺為您打造質優價廉的專業設備，讓您用的放心，省心，歡迎選購。
